Wie funktioniert eine ferngesteuerte Rasenmäher? Eine Analyse eines Feldingenieurs

Marcus Chen sah seine erste Demonstration aus einer Entfernung von 150 Metern. Der Bediener hielt einen quaderförmigen Sender, die Daumen auf zwei Joysticks, während eine geführte Maschine eine 30°-Steigung erklomm, sich um 180 Grad drehte und in einem Zug ihre Schneidplattform absenkte. Marcus hatte eine Frage: Wie übersetzt ein ferngesteuerter Rasenmäher eigentlich die Daumenbewegungen in Maschinenbewegungen auf einer Neigung?

Diese Frage ist häufiger, als die meisten Hersteller zugeben. Käufer sehen das Video, lesen die Reichweitenangabe und fragen sich immer noch, was zwischen dem Bediener und der Maschine passiert. Dieser Artikel beantwortet sie Schritt für Schritt.

Wir werden uns die fünf Systeme ansehen, die einen ferngesteuerten Rasenmäher funktionieren lassen: die Funkverbindung, den Antriebsstrang, die Schneidplattform, die Sicherheitselektronik und das Antriebsaggregat. Am Ende wissen Sie, wie das Signal wandert, warum die Maschine anhält, wenn sie den Kontakt verliert, und was einen kommerziellen Gerät von einem Hobby-Spielzeug unterscheidet.

Sehen Sie sich das gesamte Sortiment an Vigorun - ferngesteuerten Rasenmähern an, um zu sehen, wie diese Systeme in unseren Raupenmodellen zusammenwirken.

Was ein ferngesteuerter Rasenmäher tatsächlich ist

Ein ferngesteuerter Rasenmäher ist eine selbstfahrende Schneidemaschine, die von einer Handfunkfernsteuerung aus der Ferne gesteuert wird. Der Bediener fährt nicht auf der Maschine. Er steht sicher von der Böschung, dem Gebüsch und den Trümmern entfernt, während die Maschine das Schneiden erledigt.

Kommerzielle Geräte verwenden ein Raupen- oder Räderfahrwerk, einen Benzin- oder Dieselmotor und ein industrielles Funksystem, das im 2,4-GHz-Band arbeitet. Der Bediener sendet Befehle über die Fernsteuerung. Ein Empfänger auf dem Fahrwerk übersetzt diese Befehle in Bewegungen, das Einrücken der Schneidmesser und Notstopps.

Dieser Unterschied ist wichtig. Ein Roboterrasenmäher navigiert mit Hilfe von Grenzdrähten und Sensoren. Bei einem Fahrrasenmäher sitzt der Bediener auf der Maschine. Ein ferngesteuerter Rasenmäher hält den Bediener ganz vom Gelände fern, während er ihm direkte, Echtzeit-Befehle über jede Bewegung erteilen kann.

Die Funkverbindung: Wie Befehle 200 Meter weit reisen

Die zentrale Frage hinter der Frage "Wie funktioniert ein ferngesteuerter Rasenmäher?" bezieht sich fast immer auf das Funkgerät. Die meisten kommerziellen Systeme verwenden ein 2,4-GHz-Industriefunkgerät mit Frequenzsprung-Spreizspektrum. Hier ist, was das in der Praxis bedeutet.

Transmitter und Empfänger

Der Bediener hält einen Transmitter mit zwei Joysticks, Schiebeschaltern und einer prominenten Notstopp-Taste. Jede Bewegung der Joysticks sendet einen digitalen Befehl: vorwärts, rückwärts, linker Track, rechter Track, Messer an, Messer aus. Der Transmitter sendet diese Befehle als verschlüsselte Funkpakete aus.

Ein im Chassis montierter Empfänger hört kontinuierlich zu. Er entschlüsselt die Pakete und leitet Anweisungen an die Steuerplatine weiter, die den Motor, die Hydraulik und die Messerkupplung steuert. Die gesamte Runde von der Bewegung des Daumens bis zur Reaktion der Maschine dauert Millisekunden.

Frequenzsprung und Störungsfestigkeit

Verbraucher-RC-Spielzeuge senden oft auf einem einzigen festen Kanal aus. Ein kommerzieller ferngesteuerter Rasenmäher springt mehrmals pro Sekunde über mehrere Dutzend Kanäle. Wenn ein Kanal Störungen von einem Wi-Fi-Router, einem Drohnen oder einer anderen Funkquelle aufnimmt, springt das System automatisch zu einem freien Kanal.

Deshalb bleibt die 200-Meter-Steuerreichweite von Vigorun auf Baustellen mit Stromleitungen, Mobilfunkmasten und anderer Equipment in der Nähe stabil.

Sichtlinie: Die Regel, die die meisten Betreiber einmal brechen

Die 200-Meter-Bewertung setzt eine Sichtlinie zwischen Sender und Empfänger voraus. Ein Gebäude, eine dichte Baumbestand oder eine steile Geländefaltung kann das Signal blockieren oder reflektieren. Der Empfänger wird immer noch Befehle durch dünnes Vegetationswachstum aufnehmen, aber starke Hindernisse erhöhen die Wahrscheinlichkeit des Signalverlusts.

Sicherheitshinweis: Stellen Sie sich immer so auf, dass Sie die Maschine sehen können. Die Notabschaltung bei Signalverlust wird die Maschine anhalten, aber ein Stopp auf einer 35°-Steigung ist immer noch weniger sicher als, das Signal von Anfang an nicht zu verlieren.

Das Antriebssystem: Vom Funksignal bis zur Raupenbewegung

Sobald der Empfänger einen Bewegungsbefehl akzeptiert, leitet die Steuerplatine Strom an das Antriebssystem. Die meisten kommerziellen Ferngangmäher verwenden eines von zwei Antriebssystemen.

Geschleppter hydrostatischer Antrieb

Ein Benzinmotor treibt eine Hydraulikpumpe an. Die Pumpe sendet unter Druck stehendes Öl zu zwei Hydraulikmotoren, einem für jede Raupenspur. Drücken Sie den linken Joystick nach vorne, und der linke Raupenmotore erhält mehr Fluss. Ziehen Sie ihn zurück, und ein Umsteuerventil sendet den Fluss in die entgegengesetzte Richtung. Drücken Sie beide Joysticks nach vorne, und beide Raupenspur treiben die Maschine geradeaus.

Das hydrostatische System ermöglicht eine präzise Geschwindigkeitsregelung von Null bis zur vollen Vorwärts- oder Rückwärtsfahrt. Es liefert auch bei niedriger Geschwindigkeit hohes Drehmoment, was genau das ist, was eine Maschine benötigt, wenn sie von Stillstand an eine 45°-Steigung hinauffährt.

Warum Raupen anstelle von Rädern

Raupen verteilen das Gewicht der Maschine auf eine größere Fläche als Räder. Auf weichem, nassem oder unebenen Gelände verhindert diese Fläche, dass die Maschine einsinkt und rutscht. Eine Gummiraupe mit einem aggressiven Profil greift auf Gras, Lehm und lockeres Böschungsmaterial viel besser als Luftreifen.

Der Vigorun VTLM800 verwendet aus diesem Grund speziell ein Gummiraupenfahrwerk. Die 45°-Steigungsbewertung hängt ebenso von der Raupengeometrie wie von der Motorleistung ab.

Das Schneidsystem: Rotordreibe vs. Schlagmähkopf

Ein ferngesteuerter Rasenmäher schneidet nicht anders als andere Mäher. Er wendet einfach bewährte Schneidtechnologie auf Gelände an, auf dem ein menschlicher Bediener nicht sicher fahren kann.

Rotordreibe

Eine Rotordreibe dreht eine oder mehrere horizontale Messer mit hoher Geschwindigkeit. Die Messer erzeugen ein Vakuum, das das Gras anhebt, es sauber abschneidet und die Grasschnitzel seitlich oder nach hinten auswirft. Rotordreiben eignen sich am besten für:

• Normales Gras und Unkraut

• Ebenes bis mäßig geneigtes Gelände

• Wartungsbeschnitte auf Rasenflächen, Sportplätzen und Solaranlagen

Schlegelkopf

Ein Schlegelkopf verwendet Dutzende kleiner, schwenkbarer Messer (Schlegel), die an einer horizontalen Trommel befestigt sind. Wenn die Trommel rotiert, schwingen die Schlegel nach außen und schlagen vertikal auf die Vegetation. Dieses Design ist ideal für:

• Hölziger Gebüsch und Jungbäume bis zu 25 mm dick

• Überwucherte Gräben und Böschungen

• Unterwuchs in Obstgärten und Weinbergen

• Terrassenlandschaft mit gemischtem Gras und Gebüsch

Der Vigorun MTSK1000 ferngesteuerte Schlegelmäher verwendet einen robusten Schlegelkopf für genau diese Art von Arbeit. Betreiber können auf einigen Fahrwerken zwischen Rotor- und Schlegelkonfigurationen wechseln, wodurch eine Maschine zwei Schneidmodi hat.

Die Sicherheitssysteme: Was passiert, wenn etwas schief geht?

Sicherheit ist kein Zusatz. Sie ist in jede Steuerungsschleife integriert. Ein kommerzieller ferngesteuerter Rasenmäher verfügt über vier unabhängige Sicherheitsebenen.

1. Not-Aus-Taste am Sender und am Fahrwerk

Der Sender verfügt über eine Hardware-Not-Aus-Taste. Drücken Sie sie, und der Empfänger schaltet sofort die Motorleistung ab und löst die Messerkupplung aus. Eine zweite Not-Aus-Taste am Fahrwerk ermöglicht es jedem in der Nähe des Geräts, es manuell anzuhalten, wenn der Bediener nicht verfügbar ist.

2. Fehlersicherheit bei Signalverlust

Falls der Empfänger das Sender-Signal für länger als ein voreingestelltes Intervall, normalerweise 0,5 bis 1,5 Sekunden, verliert, löst sich die Fehlersicherheit automatisch aus. Der Motor läuft auf Leerlauf, die Messer stoppen und die Ketten bremsen. Das Gerät fährt nicht weiter, nur weil der letzte Befehl "vorwärts" war.

3. Sperre für Messereinrückung

Die meisten Systeme erfordern einen zweistufigen Befehl, um die Messer zu starten. Der Bediener muss zunächst den Messerkreis aktivieren und dann die Einrückung bestätigen. Dies verhindert ein versehentliches Starten der Messer während des Transports oder der Positionierung.

4. Anti-Kipp-Geometrie

Das Fahrwerk ist mit einem niedrigen Schwerpunkt und einem breiten Spurabstand konstruiert. Die Kraftstofftanks, Batterien und der Motor sind tief im Rahmen montiert. Das Ziel ist einfach: Das Gerät soll auf Seitenhängen und bei Richtungsänderungen auf steilen Flächen stabil bleiben.

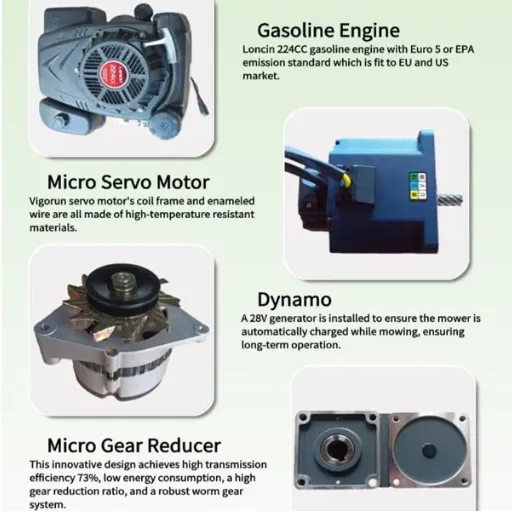

Die Antriebseinheit: Motor, Kraftstoff und elektrische Systeme

Ein ferngesteuerter Rasenmäher benötigt genug Leistung, um gleichzeitig die Raupen anzutreiben, die Messer zu drehen und Hügel zu erklimmen. Die meisten kommerziellen Geräte verwenden Benzinmotoren im Bereich von 16–25 PS.

Motoren und Emissionserfüllung

Die Benzinmotoren von Vigorun erfüllen die Emissionsstandards von CE, EURO V und der US-EPA. Jedes Gerät wird mit dem vollständigen Zertifikatssatz geliefert, was für die Zollabfertigung und kommunale Beschaffungen wichtig ist. Dieseloptionen sind für Märkte und Anwendungen verfügbar, die sie erfordern.

Der Motor treibt drei Systeme über Riemen und Riemenscheiben an:

• Hydraulikpumpe für den Raupenantrieb

• Messerkupplung für die Schneidplattform oder den Schlagwerkskopf

• Generator für die Bordelektronik und das Aufladen der Batterie

Elektrisches System

Eine 12-V-Batterie versorgt den Empfänger, die Steuerplatine, die Magnetventile sowie alle Lichter oder Sensoren mit Strom. Der Generator lädt die Batterie während des Betriebs auf. Selbst wenn der Motor abstirbt, hält die Batterie die Stromversorgung des Empfängers lange genug aufrecht, damit der Bediener das Gerät neu starten oder zurückholen kann.

Wie bedient man eine ferngesteuerte Rasenmäher: Die Grundsequenz

Das Verständnis, wie die Maschine funktioniert, unterscheidet sich von der sicheren Bedienung. Hier ist die Standard-Betriebssequenz, die die meisten Hersteller empfehlen.

1. Vorschnittprüfung. Gehen Sie durch die Fläche. Entfernen Sie große Steine, Drähte und Schmutz. Identifizieren Sie Abstürze, Baumstümpfe und nasse Stellen.

2. Positionieren Sie den Bediener. Stehen Sie bergauf vom Schneidweg, mit einem klaren Blick auf die gesamte Arbeitsfläche.

3. Starten Sie den Motor. Verwenden Sie den Sender oder den Chassis-Startschalter. Lassen Sie den Motor auf Betriebstemperatur kommen.

4. Testen Sie die Steuerungen. Bewegen Sie sich in einer freien Fläche vorwärts, rückwärts, nach links und nach rechts. Überprüfen Sie die Klingeinschaltung und die Notstoppfunktion.

5. Beginne mit dem Schneiden. Schalten Sie die Klingen erst ein, nachdem der Chassis stabil ist. Mähen Sie in Überläufen, leicht überlappend für eine vollständige Abdeckung.

6. Überwachen Sie die Signalstärke. Achten Sie auf Zittern oder verzögerte Reaktionen. Nähern Sie sich an, wenn das Gelände das Signal blockiert.

7. Ordentlich abschalten. Die Messer ausrücken, auf ebenen Boden zurückkehren, den Motor im Leerlauf laufen lassen und die Zündung ausschalten.

Mini-Geschichte: Der übersprungene Vorlauf vor dem Mähen

Diego Ortiz, ein städtischer Wartungsleiter in Chile, hat den Wert des ersten Schritts auf harte Tour gelernt. Seine Mannschaft hat begonnen, einen Rückhaltebeckenbereich zu mähen, ohne den Umfang zu betreten. Mitte des zweiten Durchgangs stieß die Rasenmäher auf ein vergrabenes Betonstück aus einem alten Zaunpfahl. Die Messer verbogen sich, die Kupplung wurde beschädigt, und die Maschine war vier Tage lang außer Betrieb, während Ersatzteile aus Weifang geliefert wurden.

Die Reparaturkosten waren gering. Der verlorene Vertragstag war es nicht. Jetzt geht Diegos Mannschaft jede Hangfläche ab, bevor die Maschine startet. "Fünf Minuten zu Fuß sparen fünf Tage Ausfallzeit", sagte er.

Wartung von ferngesteuerten Rasenmähern: Was sie am Laufen hält

Eine gut gewartete kommerzielle ferngesteuerte Rasenmäher läuft jahrelang. Vernachlässigung zeigt sich in Funkausfällen, Hydraulikleckagen und Gleisverwerfungen. Die Grundlagen sind einfach.

Tägliche Prüfungen

• Spurenspannung und Zustand der Spurenglieder prüfen

• Motorölstand

• Hydraulikflüssigkeitsstand

• Zustand und Festigkeit der Klinge

• Batteriespannung

• Ladung der Batterie des Funkübertragers

Wöchentliche oder stündliche Prüfungen

• Reinigen oder Austauschen des Luftfilters

• Zustand des Hydraulikfilters

• Kraftstofffilter und Wasserabscheider

• Schmierpunkte an den Klingenspindeln und Spurrollen

• Anschluss der Empfängerantenne

Saisonaler Service

• Austausch des Motoröls und des Filters

• Austausch des Hydrauliköls und des Filters

• Prüfung der Zündkerzen

• Austausch der Spur, wenn die Glieder abgenutzt sind

• Update der Controller-Firmware, wenn der Hersteller ein Update veröffentlicht

Vigorun liefert jede Einheit mit einem englischsprachigen Handbuch, einem Teile-Baudiagramm und lebenslangen Teilesupport. Das Handbuch listet die Serviceintervalle nach Betriebsstunden auf, was die genaueste Methode ist, um die Wartung einer kommerziellen Maschine zu planen.

Reichweite, Gelände und reale Grenzen

Die angegebene Reichweite von 200 Metern ist eine Labormessung unter idealen Bedingungen. Die reale Reichweite hängt von folgenden Faktoren ab:

• Geländeeigenschaften. Ein Hügel zwischen Bediener und Maschine blockiert das Signal.

• Vegetationsdichte. Dicke Bäume absorbieren 2,4-GHz-Signale.

• Störquellen. WLAN-Zugangspunkte, Mikrowellenverbindungen und andere 2,4-GHz-Geräte können die zuverlässige Reichweite reduzieren.

• Batteriespannung. Eine niedrige Batteriespannung des Senders erzeugt ein schwächeres Signal.

In der Praxis arbeiten die meisten Bedienerinnen und Bedienungen in einer Entfernung von 50 bis 100 Metern. Diese Entfernung ist weit genug für die Sicherheit und nah genug für eine zuverlässige Steuerung.

Kurze Geschichte: Die 180-Meter-Solarparkreihe

Ines Bergman kümmert sich um die Vegetation eines 40-Hektar-Solarparks in Norddeutschland. Ihre Bedienerinnen und Bedienungen stehen oft am Ende einer Modulreihe, während die Mähmaschine 150 Meter die Reihe hinunter mäht. Sie nutzen selten die volle Reichweite von 200 Metern, aber der zusätzliche Spielraum ist wichtig. An windigen Tagen, wenn sie sich weiter von Staub und fliegenden Grasstücken entfernen, reagiert die Maschine dennoch sofort.

"Wir haben die Reichweite auf Papier notiert," sagte Ines. "Wir verwenden sie weiterhin, weil das Radio nicht streitet, wenn wir zurücktreten."

Unterschiede zwischen ferngesteuerten Rasenmähern, Robotmähern und Reitmähern

Käufer verwechseln manchmal die drei Kategorien. Hier ist der Unterschied.

Eine Robotermähmaschine ist ein praktisches Werkzeug für ebene Rasenflächen. Eine Fahrer-Mähmaschine ist ein produktives Werkzeug für offenes Gelände. Eine ferngesteuerte Mähmaschine ist ein sicheres Werkzeug für Gelände, das den Bediener in Gefahr bringt.

Häufig gestellte Fragen zur Funktionsweise von Ferngesteuerten Mähmaschinen

Können sie im Regen arbeiten?
Die meisten kommerziellen Empfänger und Sender sind wetterbeständig, aber nicht wasserdicht. Leichter Regen ist kein Problem. Starkregen, Stehgewässer und Gewitter erhöhen das Risiko und verringern die Traktion. Die meisten Bediener unterbrechen die Arbeit bei schlechtem Wetter.

Was passiert, wenn der Akku leer ist?
Der Bord-12V-Akku wird vom Motor-Lichtmaschine aufgeladen. Wenn er vollständig leer ist, verliert der Empfänger die Stromversorgung und die Notabschaltung setzt ein. Der Motor kann ohne Akkustrom nicht starten, also stoppt ein leerer Akku die Arbeit, statt eine unkontrollierte Maschine zu schaffen.

Wie steil können sie tatsächlich hinauffahren?
Eine spurgetriebene kommerzielle Einheit wie die VTLM800 ist für 45° auf trockenem, festem Gras zugelassen. Nasses oder lockeres Gelände verringert die effektive Fähigkeit auf ungefähr 35°. Befolgen Sie immer die Anweisungen des Herstellers für Ihr spezielles Modell.

Zusammenfassung: Die Technologie ist einfacher, als sie aussieht

Wie funktioniert also ein ferngesteuerter Rasenmäher? Fünf Systeme arbeiten zusammen: Ein 2,4-GHz-Funk verbindet den Bediener mit der Maschine, ein hydrostatisches Antriebssystem wandelt Befehle in Raupenbewegungen um, ein Rotor- oder Schlagmähwerk schneidet die Vegetation, Sicherungselektronik stoppt die Maschine, wenn etwas schief geht, und ein Benzinmotor treibt das gesamte System an.

Keines dieser Systeme ist exotisch. Jedes basiert auf bewährter industrieller Technologie. Die Innovation besteht darin, sie in eine Maschine zu integrieren, die den Bediener 200 Meter von der Hanglage entfernt hält.

Wenn Sie einen Fernmäher für Ihre Arbeit auswerten, ist die richtige Frage nicht, ob die Technologie funktioniert. Die Frage ist, ob die Technologie Ihrem Gelände, dem Ausbildungstand Ihres Personals und Ihrer Wartungskapazität entspricht.

Bei Vigorun bauen wir jeden ferngesteuerten Rasenmäher in unserer Fabrik in Weifang, testen jede Einheit sowohl indoors als auch outdoors vor der Auslieferung und gewähren für jede Maschine eine 1-jährige Garantie sowie lebenslange Teileversorgung. Wenn Sie die Technologie in Aktion sehen möchten, ist der nächste Schritt einfach.

Kontaktieren Sie das Vigorun - Verkaufsteam, um ein Spezifikationsblatt anzufordern, eine virtuelle Fabrikbesichtigung zu buchen oder zu fragen, wie eine ferngesteuerte Rasenmäher Ihr spezielles Gelände bewältigen würde.
